一、电子式流量开关概述
SKLLK型电子式流量开关是利用传播扩散特性,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关，当管道内介质以稳定的流速流动时，感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时，感热模块会传出随之变化的温差信号，经过处理器将对应流速的结果输出。主要适用于石油化工、电力、冶金、钢厂、造纸、食品加工、水处理、电池厂等行业。液压两用型，可用于气动和液压系统，循环水、切割液及润滑油的断流检测，以及泵的空转保护。
二、电子式流量开关特点
(1)传感器和信号处理器一体化设计，外形美观大方;
(2)LED灯清晰指示介质流动的状态;
(3)开关量输出连续可调，操作简易方便;
(4)超长的使用寿命与免维护设计;
(5)不锈钢外壳有效抗外界电磁干扰。
三、电子式流量开关技术参数
| 普通型设定范围 | 1~150cm/s（水），3~300cm/s（油），200~2000cm/s（空气） |
防爆式设定范围 | 1~1000cm/s（液），10~3000cm/s（气） |
信号输出 | 常开常闭PNP，NPN，继电器 |
供电方式 | 24VDC |
空载电流 | ＜80mA |
设定方式 | 电位器设定 |
介质温度变化 | ≤4℃/s |
响应时间 | 1~13s |
初始化时间 | 18s |
电气保护 | 反相，短路，过载保护 |
适用流体 | 液体、气体 |
介质温度 | -20~80℃ |
环境温度 | -20~80℃ |
储蓄温度 | -20~100℃ |
电气连接 | M12接插件 |
材质 | 探头：不锈钢；外壳：不锈钢 |
选配附件材质 | PUR |
测量精度 | ±2% |
四、电子式流量开关安装
·在安装之前确认流量开关是否适合你系统需求
·插入连接点的接口螺纹要适合，在安装前确认接头尺寸以免对产品造成损坏
·在安装时要注意保护接线插头和底部探头以及其它部位，要完全避免任何的强烈碰撞和伤害
·在安装时要确保封闭面内部和测量点是干净和没有损坏的
·在安装完成后要确保接头处无泄漏等异常状况
·在扭紧流量开关时要使用适当的工具(最好使用规定了扭力矩的工具)这样可以避免产品的损坏和松动

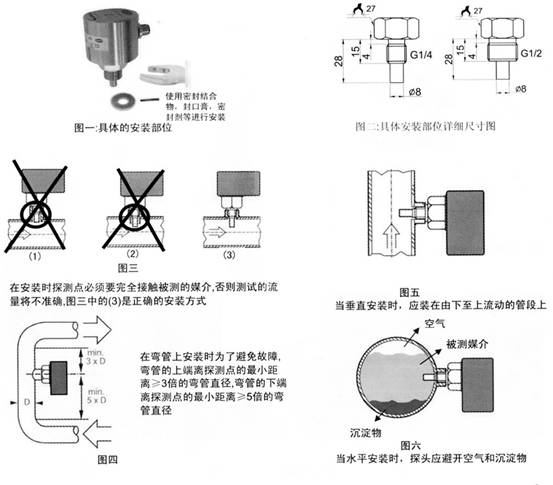

具体的安装部位和详细尺寸及方式,参考图一至图六
