1.概述
SKLLQ系列智能气体腰轮(罗茨)流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该流量计基于容积式测量原理，用于计量流经封闭管道的气体总量。气体腰轮流量计采用先进的单片机技术和微功耗高新技术，能对被测介质进行压力机内设置和温度自动跟踪补偿运算，并直接显示标准状态下(P0=101.325kPa,T0=293.15K)的体积总量。
气体腰轮流量计广泛应用于城市管网燃气、工业燃气、燃气调压站、能源管理、餐饮酒店用气以及其它各种无腐蚀性气体的计量或流量控制等使用场合。
2.产品特点
■精度高，重复性好。内部转子经精密加工和平衡测试，无接触旋转，良好的油润滑，确保流量计精度不变，工作寿命长。
■流量计前后不需要直管段，可以安装在环境狭窄的场合。
■始动流量小，量程比宽，适合于计量负荷变动大的气体流量。
■计量精确度不受压力和流量变化的影响，性能稳定，寿命长。
■仪表具有脉冲信号输出、4-20mA模拟信号输出、RS485(MODBUS-RTU协议)通讯输出;同时还有IC卡信号输出，可与IC卡预付费系统配套使用，便于贸易结算。
■电路采用表贴安装工艺，结构紧凑、抗干扰能力强、可靠性高。
■使用全新的第四代隧道磁阻技术信号传感器(TMR)，增强了仪表的抗电磁干扰能力。
■可靠的电磁兼容设计，抗干扰性能好，可靠性高。
■采用低功耗设计，可用锂电池供电，电池可连续使用5年以上;同时也可外接电源。
■专用液晶显示屏(带背光),读数直观方便，可同时显示标况瞬时流量、工况瞬时流量、标况累积流量以及测量介质的温度、压力等参数。
■具有实时数据存储功能。
3.技术性能指标

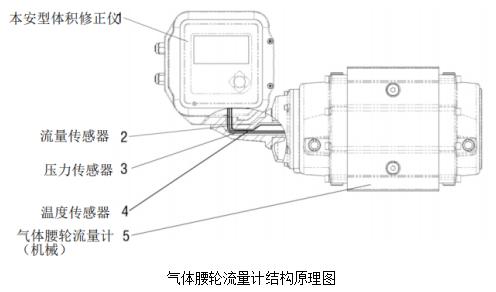

3.1流量计结构
3.2腰轮流量计(机械)工作原理

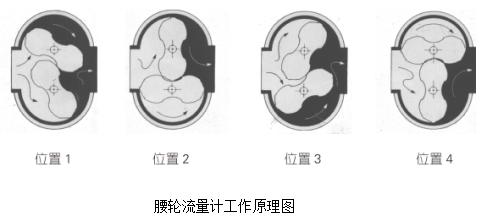

智能气体腰轮(罗茨)流量计，主要由壳体、共轭转子、计数器和智能流量转换器等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差(P入>P出)作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量转换器，从而显示输出气体的累计体积量。其计量过程和工作原理如图所示(图中仅表示了四分之一周期)。
