DR 50B折弯机器人本体技术参数

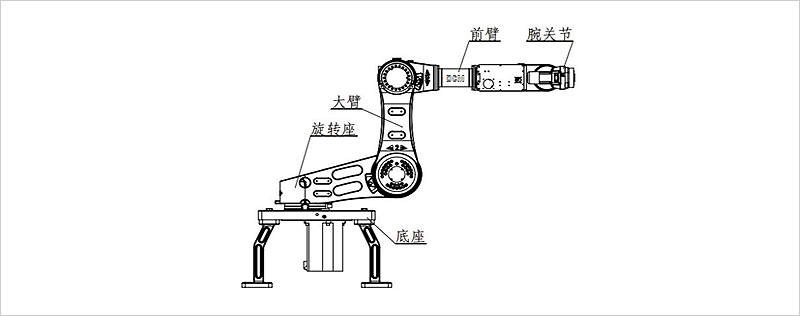

▶2.1 折弯机器人本体构成图
▶2-2机器人机械参数
DR50B折弯机器人机械参数如表
|
机型 |
DR50B |
|
自由度 |
6 |
|
手腕负载 |
50 kg |
|
最大工作半径 |
2065mm |
|
本体重量 |
590kg |
|
安装方式 |
落地 |
|
重复定位精度 |
±0.1mm |
|
轨迹精度 |
±0.1mm |
|
噪声 |
<80dB(A) |
|
工作温度 |
0℃~+40℃ |
|
运输、储存温度 |
-25℃~+55℃ |
|
湿度 |
75%RH 以下（短期 95%RH） |
|
振动 |
4.9m/s2 以下 |
|
机器人本体 IP 防护等级 |
IP40 |
|
控制柜 IP 防护等级 |
IP53 |
|
IO 说明 |
16DI/16DO |
|
气管说明 |
/ |
DR50B折弯机器人机械参数如表
▶2-3机器人负载参数
DR50B型折弯机器人负载参数如表
|
机器人型号 |
腕关节负载（kg） |
前臂负载（kg） |
大臂负载（kg） |
旋转座负载（kg） |
|
DR50B |
50 |
15 |
15 |
15 |
DR50B型折弯机器人负载参数
DR50B型折弯机器人负载位置如图
DR50B折弯机器人负载位置图

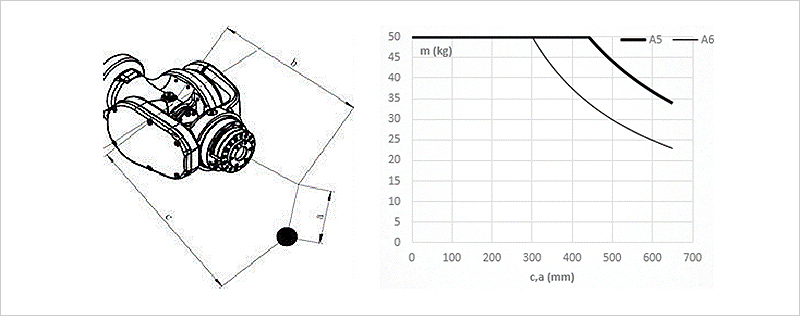

DR50B手腕负载质量与重心的关系如图
▶2-4机器人运动参数
DR 50B各关节运动参数如表
|
项目 |
规格 |
|
|
名称 |
DR50B |
|
|
关节速度 |
J1 |
180°/s |
|
J2 |
150°/s |
|
|
J3 |
150°/s |
|
|
J4 |
170°/s |
|
|
J5 |
150°/s |
|
|
J6 |
240°/s |
|
|
关节角度 |
J1 |
±160° |
|
J2 |
+210°~-75° |
|
|
J3 |
+55°~-240° |
|
|
J4 |
±110° |
|
|
J5 |
±120° |
|
|
J6 |
±360° |
|
|
自由停止时间/自由停止距离 |
J1 |
1s/70° |
|
J2 |
0.5s/30° |
|
|
J3 |
0.4s/24° |
|
|
J4 |
0.32s/25.6° |
|
|
J5 |
0.3s/22.5° |
|
|
J6 |
0.32s/25.6° |
|
|
手腕允许负载力矩 |
J5 |
260Nm |
|
J6 |
147Nm |
|
|
手腕允许负载惯量 |
J5 |
28kgm2 |
|
J6 |
11kgm2 |
|
▶2-5机器人工作空间

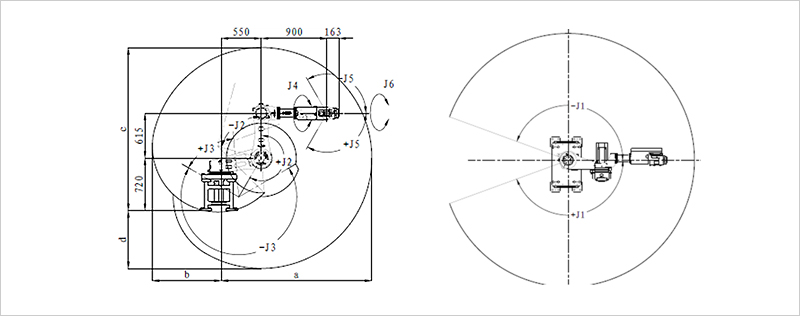

DR50B 机器人工作空间如图 2-5 所示(J1 处于零位时，机器人可以达到以下工作空间(表 1)；
若机器人不处于零位，为保证机器人和本体不干涉，则 J2 轴正角度设为+160 ° 如表 2)
DR 50B各关节运动参数如表
|
a |
b |
c |
d |
|
2065 |
944 |
2235 |
795 |
|
a |
b |
c |
d |
|
2065 |
944 |
2235 |
758 |
