DR8-1400机器人本体技术参数

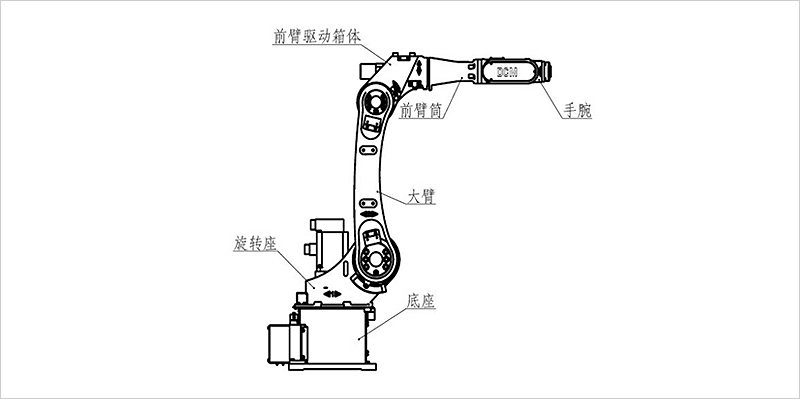

▶2.1 机器人本体构成图
▶2.2 机器人机械参数
DR8-1400机器人机械参数如表
|
机型 |
DR8-1400 |
|
自由度 |
6 |
|
手腕负载 |
8kg |
|
最大工作半径 |
1405mm |
|
本体重量 |
143kg |
|
重复定位精度 |
±0.05mm |
|
噪声 |
<80dB(A) |
|
工作温度 |
0℃~+40℃ |
|
运输、储存温度 |
25℃~+55℃ |
|
湿度 |
75%AH 以下（短期 95%AH） |
|
振动 |
4.9m/s2 以下 |
|
机器人本体 IP 防护等级 |
腕部 IP65 |
|
控制柜 IP 防护等级 |
IP53 |
|
IO说明 |
16DI/16DO |
|
气管说明 |
φ8（外径）X1 |
|
电源电压 |
380V |
|
最大容量 |
3KVA |
▶2.3 机器人负载参数
DR8-1400型机器人负载参数如表
|
机器人型号 |
腕关节负载(kg) |
前臂负载(kg) |
大臂负载(kg) |
旋转座负载(kg) |
|
DR8-1400 |
8 |
10 |
10 |
20 |
DR8-1400型机器人负载位置如图
DR8-1400手腕负载质量与重心的关系如图
▶2.4 机器人运动参数
DR8-1400各关节运动参数如表
|
项目 |
规格 |
|
|
名称 |
DR8-1400 |
|
|
关节速度 |
J1 |
180°/s |
|
J2 |
180°/s |
|
|
J3 |
160°/s |
|
|
J4 |
360°/s |
|
|
J5 |
320°/s |
|
|
J6 |
450°/s |
|
|
关节角度 |
J1 |
±165° |
|
J2 |
+155°～-90° |
|
|
J3 |
+70°～-200° |
|
|
J4 |
±170° |
|
|
J5 |
±120° |
|
|
J6 |
±360° |
|
|
手腕允许负载力矩 |
J4 |
11.8Nm |
|
J5 |
9.8Nm |
|
|
J6 |
6.7Nm |
|
|
手腕允许负载惯量 |
J4 |
0.3 kgm2 |
|
J5 |
0.25 kgm2 |
|
|
J6 |
0.1 kgm2 |
|
▶2.5 机器人工作空间

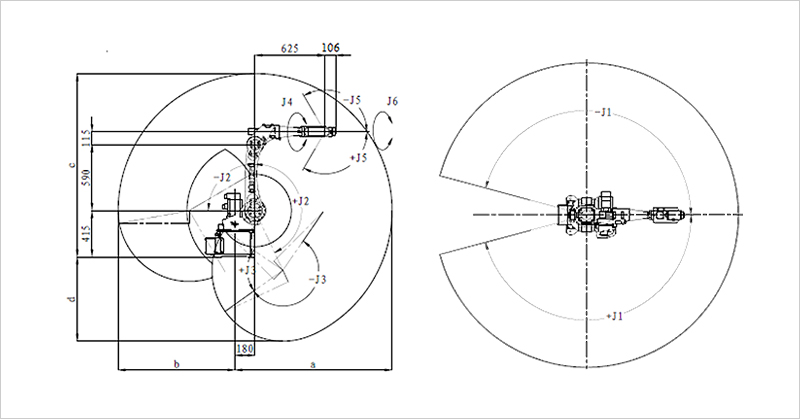

DR8-1400机器人工作空间如图，最初安装、固定机器人；
|
a |
b |
c |
d |
|
1405 |
1045 |
1640 |
755 |
