DR3-700机器人本体技术参数
▶2-1 机器人本体构成图
▶2-2 2.2 机器人机械参数
DR3-700机器人机械参数如表
|
型号 |
DR3-700 |
|
自由度 |
6 |
|
额定手腕负载 |
3kg |
|
最大工作半径 |
700mm |
|
本体重量 |
30kg |
|
安装方式 |
水平、垂直、吊装 |
|
驱动方式 |
AC 伺服驱动 |
|
重复定位精度 |
±0.03mm |
|
噪声 |
<80dB(A) |
|
工作温度 |
0℃~+40℃ |
|
运输、存储温度 |
-25℃~+55℃ |
|
湿度 |
75%RH 以下（短期 95%RH） |
|
振动 |
4.9m/s2 以下 |
|
机器人本体 IP 防护等级 |
IP40 |
|
控制柜 IP 防护等级 |
IP53 |
|
IO 说明 |
16DO/DI |
|
电源电压 |
220V |
|
总功耗 |
1kw |
▶2-3 机器人负载参数
Dr3-700机器人负载参数如表
|
机器人型号 |
腕关节额定负载（kg） |
|
DR3-700 |
3 |

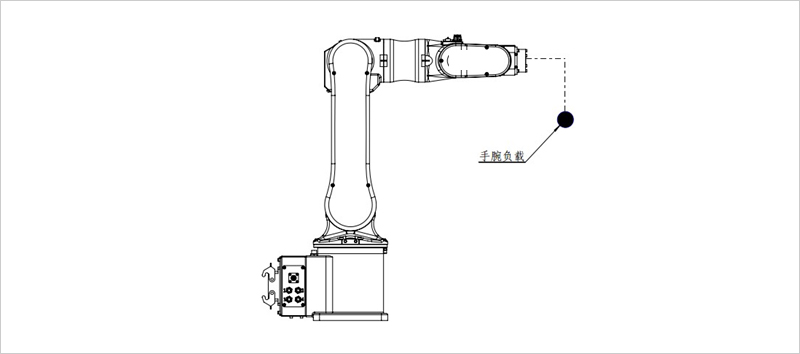

Dr3-700机器人负载位置如图

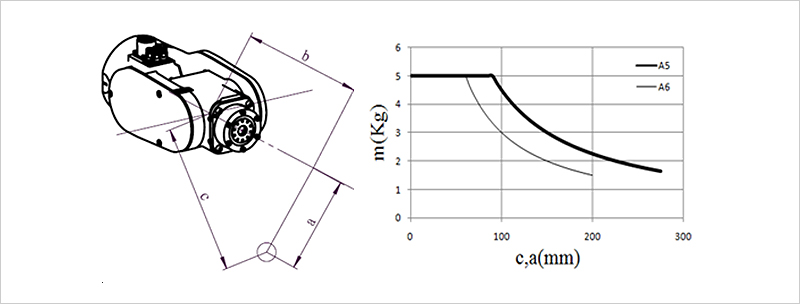

DR3-700手腕负载质量与重心的关系如图
其中，A5 为负载质量与重心相对于五轴的变化曲线，A6 为负载质量与重心相对于六轴的变化曲线。
DR3-700手腕负载质量与重心的关系图
▶2-4 机器人运动参数
DR3-700机器人各关节运动参数如表
|
项目 |
规格 |
|
|
名称 |
DR3-700 |
|
|
最大工作速度 |
J1 |
245°/s |
|
J2 |
185°/s |
|
|
J3 |
290°/s |
|
|
J4 |
300°/s |
|
|
J5 |
460°/s |
|
|
J6 |
600°/s |
|
|
最大动作范围 |
J1 |
±170° |
|
J2 |
±110° |
|
|
J3 |
+40°~-220° |
|
|
J4 |
±185° |
|
|
J5 |
±125° |
|
|
J6 |
±360° |
|
|
自由停止时间/自由停止距离 |
J1 |
0.3s/37.5° |
|
J2 |
0.3s/27.8° |
|
|
J3 |
0.3s/43.5° |
|
|
J4 |
0.2s/30° |
|
|
|
J5 |
0.2s/46° |
|
J6 |
0.2s/60° |
|
|
关节允许负载力矩 |
J4 |
4.41Nm |
|
J5 |
4.41Nm |
|
|
J6 |
2.94Nm |
|
|
关节允许负载惯量 |
J4 |
0.15kgm2 |
|
J5 |
0.15 kgm2 |
|
|
J6 |
0.1 kgm2 |
|
▶2-5 机器人工作空间

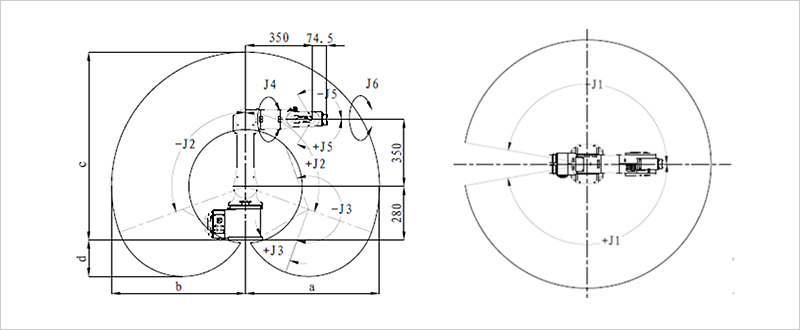

DR3-700机器人工作空间如图
|
a |
b |
c |
d |
|
700 |
700 |
980 |
190 |
